उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रकार: | ओवरहेड लाइन के लिए TY150 पुलर मशीन | उत्थापन मोड: | एकमात्र बिंदु |
|---|---|---|---|
| मुख्य पंप: | ढलान वाला कैम प्लेट द्वि-दिशात्मक सवार पंप (जर्मन रेक्स्रोथ) | अधिकतम आंतरायिक खींच बल: | 150kn |
| अधिकतम निरंतर खींचने वाला बल: | 120 केएन | पल्सिंग बल के अनुरूप: | 60 केएन |
| हाई लाइट: | 150kN ओवरहेड लाइन स्ट्रिंग उपकरण,एकल बिंदु उत्थापन हाइड्रोलिक पुलर मशीन |
||

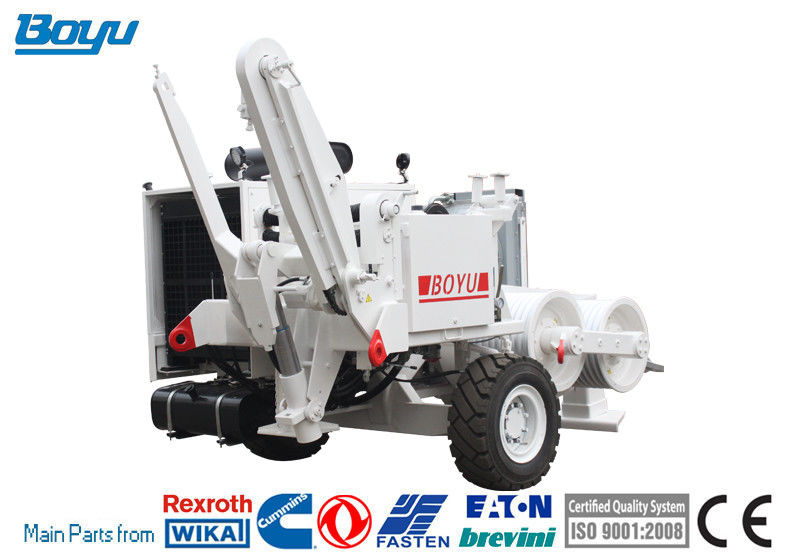

स्ट्रिंग उपकरण ओवरहेड स्ट्रिंग के लिए TY150 हाइड्रोलिक पुलर मशीन
| मुख्य तकनीकी प्रदर्शन पैरामीटर |
अधिकतम आंतरायिक खींच बल: 150kN अधिकतम निरंतर खींचने वाला बल: 120 kN संगत गति: 2.5 किमी / घंटा अधिकतम निरंतर गति: 5 किमी / घंटा पत्राचार खींच बल: 60 kN |
| संरचना पैरामीटर |
खींचने का पहिया व्यास: 600 मिमी नाली संख्या: 9 लागू खींचने वाली रस्सी का अधिकतम व्यास: 26 मिमी वजन: 6600 किग्रा समग्र आयाम (लंबाई * चौड़ाई * ऊंचाई): 4800 * 2350 * 2470 मिमी उत्थापन मोड: एकल बिंदु |
| यन्त्र |
प्रकार: कमिंस 6CTA8.3-C260 मॉडल: स्ट्रेट टाइप सिक्स-सिलेंडर प्रेशराइज़िंग फोर-स्ट्रोक डीजल इंजन सिलेंडर व्यास * स्ट्रोक: 114 * 135 मिमी कुल वायु उत्पादन: 8.3 एल रेटेड गति: 2200 आर / मिनट रेटेड शक्ति (एक घंटे की शक्ति): 194 किलोवाट अधिकतम टोक़: 1135Nm रोटरी गति जब अधिकतम टोक़: 1500 आर / मिनट ईंधन की खपत दर (बेंच परीक्षण): 238g / kw.h शीतलन विधि: मजबूर हवा ठंडा |
| चालन प्रणाली | बंद प्रकार सर्किट हाइड्रोलिक ड्राइव सिस्टम द्वि-दिशात्मक चर विस्थापन के साथ हाइड्रोलिक सवार पंप के माध्यम से गति को समायोजित करता है, पहले गियर गियर टर्मिनल ड्राइव के माध्यम से सकारात्मक और नकारात्मक दिशाओं में घूमने के लिए ग्रह गियर और ड्राइव खींचने वाले पहियों के माध्यम से गति को कम करता है। |
| शीतलन मोड: मजबूर शीतलन | |
| मुख्य पंप |
मॉडल: ढलान वाला कैम प्लेट द्वि-दिशात्मक सवार पंप (जर्मन रेक्स्रोथ) प्रकार: A4VG250EP4DT1 / 32R-NSF02F021 |
| हाइड्रोलिक मोटर |
मॉडल: इच्छुक-अक्ष द्वि-दिशात्मक निरंतर विस्थापन पतला प्लंजर मोटर (जर्मन रेक्स्रोथ) टाइप: A2FE180 / 61W-VZL106 |
| स्पीड कम करने वाला |
आदर्श: दो-स्तरीय ग्रह गियर में कमी (बीजिंग एकमात्र निवेश संयंत्र द्वारा बनाया गया जर्मन रेक्स्रोथ) प्रकार: 310 L2 कटौती अनुपात: 21.8 ब्रेक प्रतिक्रिया दबाव: 2.5Mpa |
| सहायक तेलमार्ग हाइड्रोलिक प्रणाली | ओपन टाइप निरंतर विस्थापन थ्रोटल स्पीड गवर्निंग हाइड्रोलिक सिस्टम को गियर पंप द्वारा तेल की आपूर्ति की जाती है और हाथ से संचालित दिशा वाल्व और बॉल वाल्व के माध्यम से पूरे हाइड्रोलिक सिस्टम के तेल शराब की शीतलन और उत्थापन पूंछ ब्रैकेट को नियंत्रित करता है। |
|
सिस्टम काम का दबाव: 12Mpa डुप्लेक्स गियर पंप: 1PF2G2-4X / 016 + 014RR20MRL फैन मोटर: GM5-12-1FE13-S-20 उत्थापन मोटर: J2K-305 आस्तीन विस्तार तेल सिलेंडर: 3TG110 × 250 रेडिएटर: B5024 |
|
| बिजली प्रणाली |
सिस्टम वोल्टेज: 24 वी भंडारण बैटरी: 24 वी इलेक्ट्रिक शुरू |
| उद्देश्य और विशेषता | मशीन एक तरह की उच्च दक्षता वाली इलेक्ट्रिक कंस्ट्रक्शन मशीनरी है, जिसमें अच्छे संपूर्ण प्रदर्शन, मुख्य कार्यात्मक घटकों के उच्च कॉन्फ़िगरेशन, बड़े पावर रिजर्व, त्वरित खींचने की गति और व्यापक अनुप्रयोग शामिल हैं।मशीन को मुख्य रूप से छोटे दक्षता वाले टेंशनर के साथ मिलान किया जाता है, रस्सियों को खींचने के लिए इस्तेमाल किया जाता है और पुलिंग बल को पूरा करने के तहत कंडक्टर को भी खींचता है।यह पहाड़ी क्षेत्र और तलहटी में डबल-बंडल LGJ-720 और नीचे कंडक्टर की स्ट्रिंग को संतुष्ट कर सकता है, फ्लैट -लैंड में चार-बंडल LGJ-630 और नीचे के कंडक्टर, विभिन्न इलाकों में OPGW या ADSS ऑप्टिकल केबल, और 500KV और नीचे तार खींच रस्सियों में विभिन्न इलाकों। |
