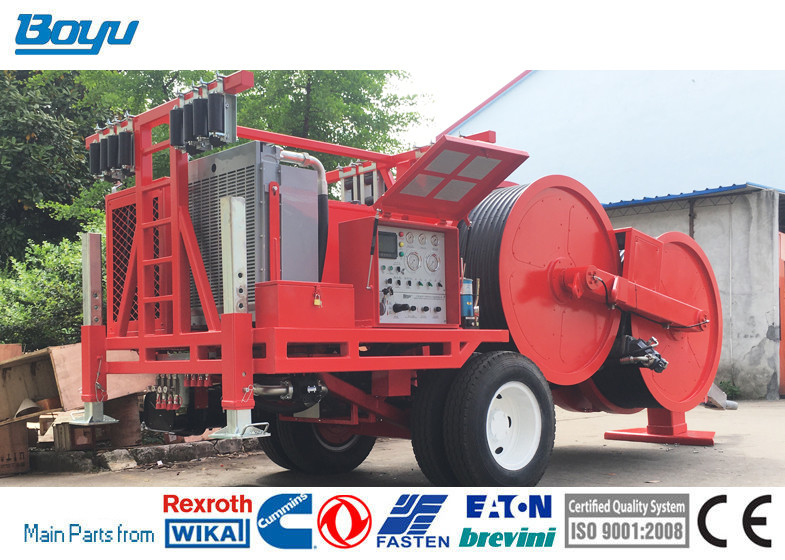

2 × 65kN केबल स्ट्रिंगिंग उपकरण 2.5MPA हाइड्रोलिक टेंशनर

प्रदर्शन पैरामीटर

मुख्य तकनीकी प्रदर्शन

तनाव की स्थिति

अधिकतम आंतरायिक तनाव: 2 × 70kN

अधिकतम निरंतर तनाव: 2 × 65kN

अधिकतम तनाव पर गति: 2.5 किमी / घंटा

अधिकतम गति: 5 किमी / घंटा

अधिकतम गति पर तनाव: 2X35kN

कर्षण की स्थिति

अधिकतम रिवर्स पुलिंग बल: 2 × 60kN

अधिकतम खींचने वाले बल पर गति: 2.5 किमी / घंटा

अधिकतम रिवर्स खींचने की गति: 5 किमी / घंटा

अधिकतम गति से खींचना: 2×30kN

संरचना पैरामीटर

बुल-व्हील व्यास: 1500mm

नाली संख्या: 2×8

अधिकतम कंडक्टर व्यास: 40 मिमी

पूरी मशीन का वजन: 10500kg

कुल मिलाकर आयाम (लंबाई, चौड़ाई, ऊंचाई): 5300X2300X2600

यन्त्र

आदर्श: कमिंस 4BT3.9-C105

नाममात्र की गति: 2800r/मिनट

नाममात्र शक्ति (1 घंटा): 77KW

विद्युत व्यवस्था

सिस्टम वोल्टेज: 24V

भंडारण बैटरी: 6-क्यूए-110

डीजल इंजन स्टार्टिंग: 24V इलेक्ट्रिक स्टार्टिंग

प्रसारण प्रणाली

क्लोज्ड डबल-लूप हाइड्रोलिक ट्रांसमिशन सिस्टम और प्लेनेट डिसेलेरेटर के साथ, टेंशन व्हील प्राथमिक गियर द्वारा संचालित होता है।मुर्गी उलटी, रिवर्स ट्रैक्शन बल का परिमाण पंप के निकास दबाव के कारण होता है।तनाव की स्थिति में, हाइड्रोलिक मोटर रोटेशन टेंशन व्हील द्वारा संचालित होता है;मोटर निकास दबाव को विनियमित करके तनाव की भयावहता को नियंत्रित किया जाता है।

मुख्य पंप

प्रकार: हाइड्रोलिक नियंत्रण द्विदिश चर सवार पंप (जर्मन रेक्सरोथ)

आदर्श: A4VG90HD3

हाइड्रोलिक मोटर

प्रकार: टू-वे क्वांटिटेटिव प्लंजर पिस्टन मोटर (जर्मन रेक्सरोथ)

आदर्श: A2FM90

स्पीड कम करने वाला

प्रकार: ग्रह गियर डिसेलेरेटर

आदर्श: 307 एल2

कमी अनुपात: 17.4

ब्रेक खोलने का दबाव: 2.5MPA
