TY30 हाइड्रोलिक पुलर ट्रांसमिशन लाइन स्ट्रिंग उपकरण मैक्स इंटरमिटेंट पुल 30kn

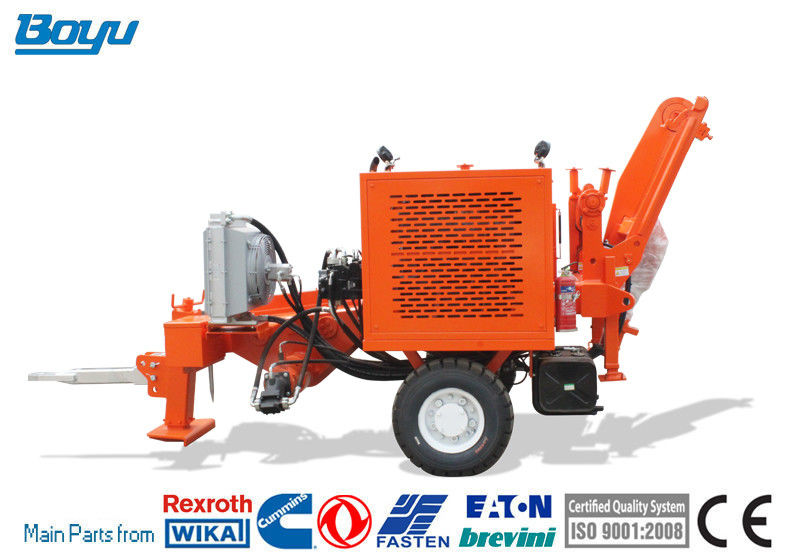

TY30 हाइड्रोलिक पुलर

टेंशन मशीन के साथ, यह मॉडल पहाड़ी और पहाड़ी क्षेत्रों में 220kV लाइनों के तनाव स्ट्रिंग के लिए अनुमति देता है और इसका उपयोग विभिन्न इलाकों में OPGW या ADSS केबल के कर्षण स्ट्रिंग के लिए किया जा सकता है।

विशेषताएँ

बुल-व्हील का व्यास: 350 मिमी

नाली संख्या: 7

अधिकतम रस्सी व्यास: 15 मिमी

रस्सी रील का अधिकतम व्यास: 1200 मिमी

कुल वजन: 3000 किग्रा

समग्र आयाम (लंबाई * चौड़ाई * ऊंचाई): 3600 × 2100 × 2200 मिमी

प्रदर्शन

अधिकतम आंतरायिक पुल: 30kN

अधिकतम निरंतर पुल: 25kN

अधिकतम पुल पर गति: 2.5 किमी / घंटा

अधिकतम गति: 5 किमी / घंटा

अधिकतम गति पर खींचो: 15kN

यन्त्र

डीजल 77kw (103hp)

शीतलन प्रणाली पानी

विद्युत प्रणाली 24 वी

मुख्य विन्यास

इंजन: कमिंस

हाइड्रोलिक पंप: जर्मन रेक्स्रोथ

मुख्य मोटर: जर्मन रेक्स्रोथ

स्पीड रिड्यूसर: जर्मन रेक्स्रोथ

टेल ब्रैकेट होस्टिंग मोटर: अमेरिकन ईटन

हाइड्रोलिक मीटर: जर्मन

ऑपरेटिंग हैंडल: जर्मन रेक्स्रोथ

हाइड्रोलिक ट्रांसमिशन

घूर्णन दिशाओं में चरण कम गति भिन्नता के लिए बंद हाइड्रोलिक सर्किट।यह मशीन एक पुल प्रो-सेटिंग सिस्टम के साथ प्रदान की जाती है जो प्री-सेट पुलिंग वैल्यू को बनाए रखता है (वह भी जब गति "0" तक कम हो जाती है) घर्षण और अप्रत्याशित भार के अनुसार ऑपरेशन की गति को स्वचालित रूप से समायोजित करके।

विन्यास

अधिकतम खींच के सेट-पॉइंट और स्वचालित नियंत्रण के साथ हाइड्रोलिक डायनामामीटर

हाइड्रोलिक तेल शीतलन प्रणाली

हाइड्रोलिक सिस्टम और डीजल इंजन के लिए नियंत्रण उपकरण

मानक रील मोड के लिए उपयुक्त स्वचालित स्तर की हवा के साथ बोर्ड रील वाइन्डर पर।1100 और 1200

मशीनरी सामने स्टेबलाइजर

ग्राउंडिंग कनेक्शन बिंदु

अतिरिक्त उपकरण

ट्रेलर के लिए प्रकाश व्यवस्था

एक अतिरिक्त पायलट रस्सी के लिए अतिरिक्त रोलर्स

रील के संचालन के लिए हाइड्रोलिक रस्सी क्लैंप

अतिरिक्त शाफ्ट

इलेक्ट्रॉनिक पुल और स्पीड रिकॉर्डर (अतिरिक्त शुल्क)
