एकल धुरी 130KN तनाव स्ट्रिंग उपकरण हाइड्रोलिक तनाव

उद्देश्य और विशेषता

यह तनाव मशीन एक प्रकार की बड़ी और उच्च दक्षता वाली बिजली निर्माण मशीनरी है;इसमें समग्र प्रदर्शन, पर्याप्त बिजली आरक्षित, उच्च वितरण गति और व्यापक उपयोग का उच्च आवंटन है।यह मुख्य रूप से सभी प्रकार के तार, ऑप्टिकल केबल और कर्षण रस्सी के वितरण के लिए उपयोग किया जाता है।यह पहाड़ी और पहाड़ी इलाकों में 220KV डबल-स्प्लिट LGJ-630 और नीचे के कंडक्टरों के तनाव को पूरा कर सकता है;विभिन्न इलाकों में ओपीजीडब्ल्यू या एईएस जैसे ऑप्टिकल केबलों का तनाव;विभिन्न इलाकों और रिवर्स पुलिंग के तहत 500KV कर्षण रस्सी का तनाव।

विशेषताएँ

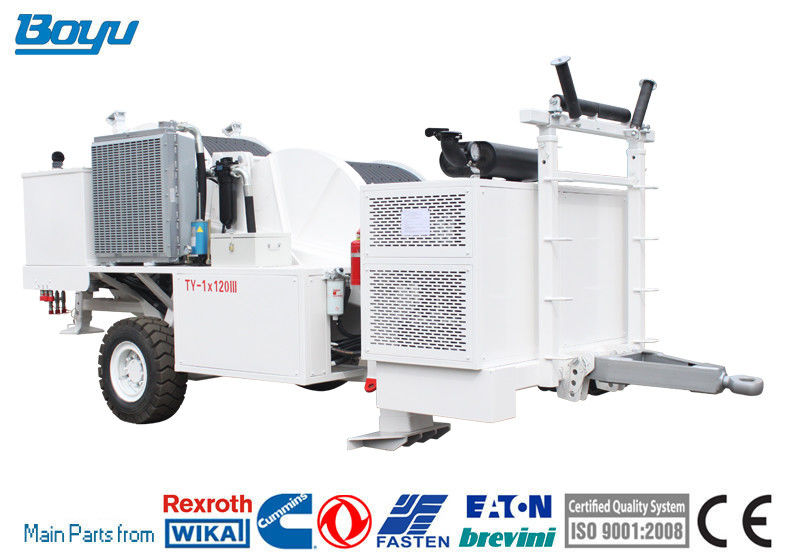

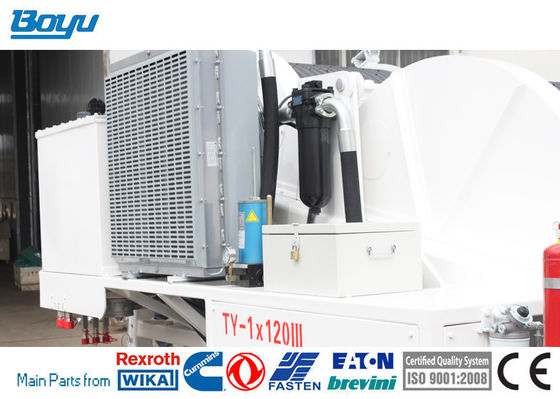

1. TY1 × 120III तनाव मशीन एक सुंदर दिखने के साथ एकल-धुरा ट्रेलर संरचना को गोद लेती है।सामने का छोर एक प्रतिवर्ती कर्षण ट्रैक्टर से सुसज्जित है, जो hauling के लिए सुविधाजनक है।
2. इंजन, मुख्य हाइड्रोलिक पंप, हाइड्रोलिक मोटर, रेड्यूसर, और मुख्य वाल्व ब्लॉक जैसे मुख्य घटक सभी आयातित भागों हैं, और सिस्टम स्थिर और मज़बूती से चलता है।
3. जर्मन रेक्स्रोथ ग्रहों के रेड्यूसर और हाइड्रोलिक मोटर, कॉम्पैक्ट संरचना को अपनाएं, एक उन्नत बंद लूप हाइड्रोलिक ट्रांसमिशन सिस्टम, उन्नत प्रौद्योगिकी, बिजली की बचत, उच्च संचरण क्षमता और विश्वसनीय गुणवत्ता का निर्माण करें।
4. बिछाने का तनाव पूरी तरह से समायोज्य है, प्रदर्शन सहज है, और इसमें एक अच्छा पुल बैक फ़ंक्शन है।
5. घर्षण प्लेट वेट ब्रेक दैनिक रखरखाव से बचने के लिए ग्रहीय रेड्यूसर में एकीकृत है।स्प्रिंग ब्रेक, हाइड्रोलिक रिलीज, आसान ऑपरेशन, कम प्रतिक्रिया समय, रोका गया राज्य में कोई अंतर ब्रेकिंग, सुरक्षित और विश्वसनीय नहीं प्राप्त कर सकता है, यह लाइन लाइन की शिथिलता के कारण होने वाली दुर्घटना को रोक सकता है।

प्रदर्शन पैरामीटर

मुख्य तकनीकी प्रदर्शन

• अधिकतम आंतरायिक तनाव: 130KN
• अधिकतम निरंतर तनाव: 120KN
• संगत गति: 2.5 किमी / घंटा
• अधिकतम अदायगी की गति: 5 किमी / घंटा
• संवाददाता तनाव: 60KN
• अधिकतम बैक पुलिंग बल: 90KN
• अधिकतम वापस खींचने की गति: 3 किमी / घंटा
• तन्य बल पहिया का व्यास: 1500 मिमी
• नाली संख्या: 15
• तार का अधिकतम लागू व्यास: 40 मिमी
• परिवहन आयाम
• लंबाई: 5300 मिमी
• चौड़ाई: 2300 मिमी
• ऊँचाई: 2600 मिमी
• कुल वजन: 8100 किग्रा

यन्त्र

• मॉडल: कमिंस 4BTA3.9-C130
• रेटेड बिजली: 97kw / 2500rpm

प्रसारण प्रणाली

बंद डबल-लूप हाइड्रोलिक ट्रांसमिशन सिस्टम और ग्रह डेसेलेरेटर के साथ, टेंशन व्हील प्राथमिक गियर द्वारा संचालित होता है।उलटा के साथ, रिवर्स ट्रैक्शन फोर्स का परिमाण पंप के निकास दबाव से होता है।तनाव की स्थिति में, हाइड्रोलिक मोटर रोटेशन व्हील द्वारा संचालित होता है;मोटर निकास दबाव को नियंत्रित करके तनाव की मात्रा को नियंत्रित किया जाता है।

मुख्य पंप:

• प्रकार: हाइड्रोलिक नियंत्रण द्विदिश चर चर पंप (जर्मनी रेक्स्रोथ)
• मॉडल: A4VG71EP4 / 32R

हाइड्रोलिक मोटर:

• प्रकार: दो तरफा मात्रात्मक सवार पिस्टन मोटर (जर्मनी रेक्स्रोथ)
• मॉडल: A2FM180 / 61W

स्पीड कम करने वाला:

• प्रकार: ग्रह गियर डिसेलेरेटर (इटली बोन्फिगली)
• मॉडल: 310 L2
• कटौती अनुपात: 28
• ब्रेक खोलने का दबाव: 1.8MPA

विद्युत व्यवस्था

• सिस्टम वोल्टेज: 24 वी
• भंडारण बैटरी: 6-QA-110 (2 सेट)
• डीजल इंजन शुरू: 24V इलेक्ट्रिक शुरू
