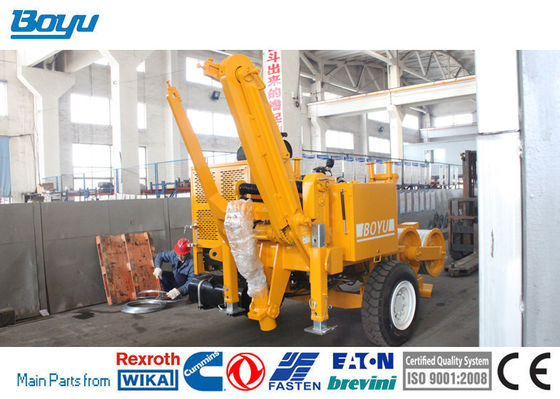

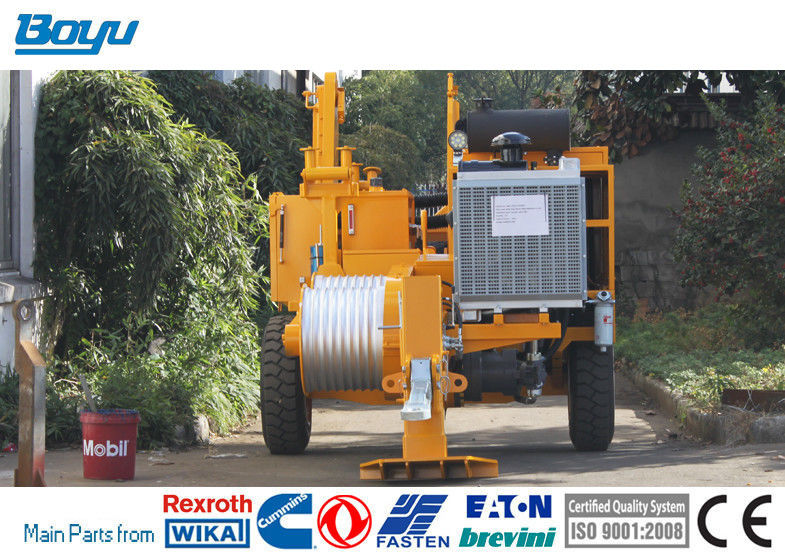

TY90 ट्रांसमिशन लाइन स्ट्रिंगिंग उपकरण मैक्स पुल 100kN हाइड्रोलिक पुलर

TY90 स्ट्रिंगिंग उपकरण हाइड्रोलिक पुलर

यह मशीन पर्वतीय और पहाड़ी क्षेत्रों में 500mm2 और उससे नीचे के डबल बंडल कंडक्टर, समतल क्षेत्रों में 630mm2 और उससे नीचे के डबल बंडल कंडक्टर, और विभिन्न इलाकों में 720mm2 सिंगल बंडल कंडक्टर के लिए उपयुक्त है;इसके अलावा, इसका उपयोग विभिन्न इलाकों में ओपीजीडब्ल्यू या एडीएसएस ऑप्टिकल केबल और 220 केवी ट्रैक्शन रस्सी के ट्रैक्शन स्ट्रिंग के लिए भी किया जा सकता है।

विशेषताएं

बुल-व्हील व्यास: 540 मिमी

नाली संख्या: 8

रस्सी रील का अधिकतम व्यास: 1400mm

कुल वजन: 4680 किग्रा

अधिकतम रस्सी व्यास: 21 मिमी

कुल मिलाकर आयाम (लंबाई * चौड़ाई * ऊंचाई): 4000 × 2200 × 2100 मिमी

हाइड्रोलिक ट्रांसमिशन

दोनों घूर्णन दिशाओं में चरण कम गति भिन्नता के लिए बंद हाइड्रोलिक सर्किट।यह मशीन एक पुल प्रो-सेटिंग सिस्टम के साथ प्रदान की जाती है जो घर्षण और अप्रत्याशित भार के अनुसार ऑपरेशन की गति को स्वचालित रूप से समायोजित करके प्री-सेट पुलिंग वैल्यू (भी जब गति "0" तक कम हो जाती है) को बनाए रखती है।

मुख्य विन्यास

इंजन: कमिंस

ऑपरेटिंग हैंडल: जर्मन रेक्सरोथ

हाइड्रोलिक पंप: जर्मन रेक्सरोथ

मुख्य मोटर: जर्मन रेक्सरोथ

टेल ब्रैकेट उत्थापन मोटर: अमेरिकन ईटन

स्पीड रेड्यूसर: जर्मन रेक्सरोथ

हाइड्रोलिक मीटर: जर्मन

यन्त्र

डीजल: 118kw (158hp)

शीतलन प्रणाली: पानी

विद्युत प्रणाली: 24V

अतिरिक्त उपकरण

कुंडा गाइड रस्सी रोलर

ट्रेलर के लिए प्रकाश व्यवस्था

रील परिवर्तन के लिए हाइड्रोलिक रस्सी क्लैंप

डिजिटल गति और मीटर काउंटर (अतिरिक्त शुल्क)

30 किमी/घं की अधिकतम गति पर रस्सा के लिए ट्रेलर

अतिरिक्त शाफ्ट

विन्यास

हाइड्रोलिक तेल शीतलन प्रणाली

हाइड्रोलिक सिस्टम और डीजल इंजन के लिए नियंत्रण उपकरण

ग्राउंडिंग कनेक्शन बिंदु

मानक रील मोड के लिए उपयुक्त स्वचालित स्तर की हवा के साथ बोर्ड रील वाइन्डर पर।1100 और 1400

हाइड्रोलिक फ्रंट स्टेबलाइजर

सेट-पॉइंट और अधिकतम पुल के स्वचालित नियंत्रण के साथ हाइड्रोलिक डायनेमोमीटर

प्रदर्शन

अधिकतम आंतरायिक पुल: 90kN

अधिकतम निरंतर खींच: 80kN

अधिकतम गति: 5 किमी / घंटा

अधिकतम गति पर खींचो: 40kN

अधिकतम पुल पर गति: 2.5 किमी/घंटा
