उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रकार: | कंडक्टर स्टील प्रबलित | कोड: | 160/40 |
|---|---|---|---|
| क्षेत्रों: | 199.16मिमी2 | व्यास: | 17.04 मिमी |
| भार से तोड़ना: | 65.06kN | वजन: | 730 किग्रा/किमी |
| प्रमुखता देना: | कंडक्टर स्टील प्रबलित,ट्रांसमिशन लाइन स्ट्रिंगिंग टूल्स कंडक्टर,160/40 कंडक्टर स्टील प्रबलित |
||

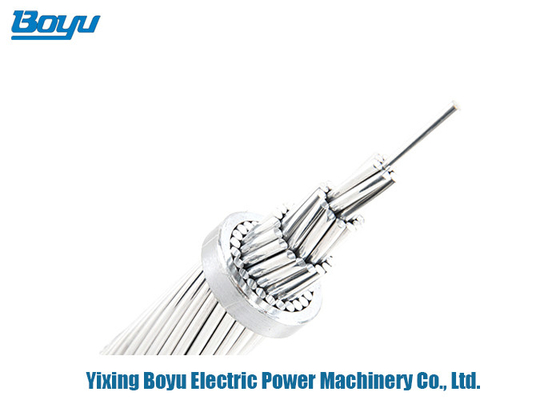

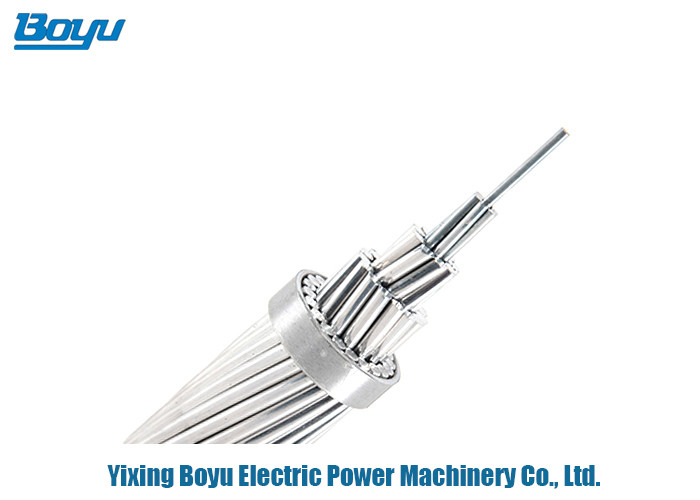

ट्रांसमिशन लाइन स्ट्रिंगिंग टूल्स कंडक्टर स्टील प्रबलित ब्रेक लोड 65.06kN
कंडक्टर प्रकारः
एएसी-सभी एल्यूमीनियम कंडक्टर
एएएसी - सभी एल्यूमीनियम मिश्र धातु कंडक्टर
एसीएसआर- एल्यूमीनियम कंडक्टर स्टील प्रबलित
एसीएसआर/एडब्ल्यू -एल्यूमीनियम कंडक्टर एल्यूमीनियम लेपित स्टील प्रबलित
ACAR-सभी एल्यूमीनियम कंडक्टर मिश्र धातु प्रबलित
एएसीएसआर-एल्यूमीनियम मिश्र धातु कंडक्टर स्टील प्रबलित
जीएसडब्ल्यू-जिंक-लेपित (गल्वानाइज्ड) स्टील ओवरहेड ग्राउंड वायर स्ट्रैंड
एसीएस-एल्यूमीनियम-प्लेटेड स्टील के कंडक्टर
तकनीकी विवरण
इन्वर कंडक्टर
इनवर कंडक्टर एक प्रकार का विशेष ओवरहेड कंडक्टर है जो उच्च शक्ति वाले एल्यूमीनियम-क्लेटेड इनवर कोर और सुपर थर्मल प्रतिरोधी एल्यूमीनियम मिश्र धातु तार के साथ फंस गया है।यह इनवर सामग्री के कम रैखिक विस्तार गुणांक का लाभ उठाते हुए "कम ढलान" बनाता है और "बड़ी क्षमता" रखने के लिए एक थर्मल प्रतिरोधी एल्यूमीनियम मिश्र धातु का उपयोग करता है, मूल ट्रांसमिशन लाइन और टॉवर संसाधनों का पूर्ण उपयोग करते हुए और स्थान की बचत करते हुए। इसमें एक ही व्यास और एक ही ढलान के साथ दोगुनी क्षमता की विशेषता है,जो पीक सीजन में पावर ट्रांसमिशन सुनिश्चित कर सके.
विशेषताएं
2 गुना वर्तमान भारोत्तार क्षमता बिना बढ़ी हुई ढलान के।
फिटिंग के लिए अधिक किफायती।
एसीसीसी कंडक्टर की तुलना में आसान स्थापना।
अधिक विश्वसनीय परिचालन अनुभव।
उद्योग की सबसे सख्त आवश्यकताओं के अनुरूप या उससे अधिक, जिनमें शामिल हैंः
आईईसी 62004
आईईसी 61089
आईईसी 62219
Q/320623-AP25
आवेदन
पुरानी ट्रांसमिशन लाइनों का पुनर्निर्माण।
संचरण लाइन में क्षमता वृद्धि।
| कोड | संरचना | क्षेत्र | व्यास | तोड़ने का भार |
डीसी 20°C पर प्रतिरोध |
वजन | चालू क्षमता | |||
| अल | स्टील | तासीर | ZTACIR | |||||||
| संख्या/मिमी | मिमी2 | मिमी | kN | 2/किमी | किलोग्राम/किमी | ए | ||||
| 160/40 | 18/337 | 7/2.65 | 199.16 | 17.04 | 65.06 | 0.1759 | 730 | 71 | 957 | |
| 200/45 | 17/387 | 7/285 | 244.62 | 18.87 | 76.87 | 0.1412 | 883 | 890 | 1105 | |
| 200/50 | 17/387 | 7/295 | 24781 | 19.01 | 80.39 | 0.1409 | 906 | 892 | 1110 | |
| 250/45 | 18/420 | 7/285 | 294.04 | 20.64 | 8264 | 0.1141 | 1019 | 1017 | 1268 | |
| 250/40 | 18/4.13 | 7/275 | 290.96 | 20.51 | 8112 | 0.1143 | 996 | 1014 | 1264 | |
| 240/55 | 18/4.13 | 7/3.20 | 29743 | 20.82 | 9312 | 0.1169 | 1083 | 1007 | 1138 | |
| 240/50 | 18/471 | 7/3.00 | 290.62 | 20.55 | 88.13 | 0.1157 | 1032 | 1000 | 1131 | |
| 315/55 | 18/471 | 7/3.20 | 396.92 | 2315 | 104.06 | 0.0907 | 1266 | 1182 | 1479 | |
| 315/50 | 18/471 | 7/3.00 | 36310 | 2291 | 97.20 | 0.0910 | 1232 | 1176 | 1471 | |
| 330/60 | 18/481 | 7/330 | 386.95 | 2368 | 10970 | 0.0869 | 1329 | 1216 | 1522 | |
| 350/55 | 20/471 | 7/3.20 | 404.77 | 2419 | 10933 | 0.0819 | 1379 | 1262 | 1580 | |
