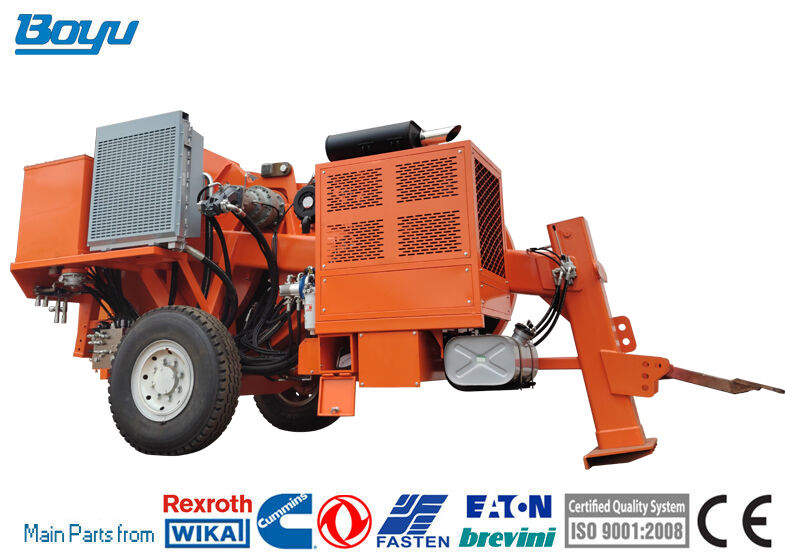

हेडलाइन स्ट्रिंगिंग उपकरण TY2x70 हाइड्रोलिक टेन्सर मशीन

TY2x70 हाइड्रोलिक टेंशनर

यह मशीन 630mm के ट्विन-बंडल कंडक्टर की टेंशन स्ट्रिंगिंग की अनुमति देती है² और पहाड़ी और पहाड़ी क्षेत्रों में, 720mm के ट्विन-बंडल कंडक्टर की² और समतल भूमि में, और 720mm के कंडक्टर की² विभिन्न इलाकों में; इसके अलावा, इसका उपयोग OPGW या ADSS ऑप्टिकल केबल और 500kV हॉलेज रस्सी की विभिन्न इलाकों में टेंशन स्ट्रिंगिंग के लिए किया जा सकता है

विशेषताएं

बुल-व्हील व्यास: 1700mm

अधिकतम कंडक्टर व्यास: 45mm

ग्रूव संख्या: 2x6

कुल वजन: 9000kg

समग्र आयाम (लंबाई*चौड़ाई*ऊंचाई): 4700*2300*2700mm

Pप्रदर्शन

अधिकतम रुक-रुक कर तनाव: 2x70kN

अधिकतम निरंतर तनाव: 2x60kN

अधिकतम तनाव पर गति: 2.5km/h

अधिकतम गति: 5km/h

अधिकतम गति पर खिंचाव: 2x30kN/1x60kN

अधिकतम रिवर्स पुलिंग बल: 2*60kN/1*120kN

अधिकतम रिवर्स पुलिंग गति: 3km/h

मुख्य विन्यास

इंजन: कमिंस

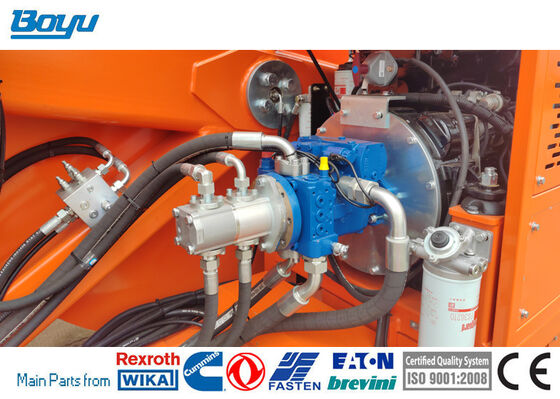

हाइड्रोलिक पंप: जर्मन रेक्स्रोथ/डैनिश डैनफॉस

मुख्य मोटर: जर्मन रेक्स्रोथ/फ्रेंच लेडुक

स्पीड रिड्यूसर: जर्मन रेक्स्रोथ / इटली बोंफिग्लियोली

मुख्य हाइड्रोलिक वाल्व: यूएसए सन / इटली एटीओएस

Eइंजन

डीजल: 77kw(103hp)

कूलिंग सिस्टम: पानी

इलेक्ट्रिकल सिस्टम: 24V

हाइड्रोलिक ट्रांसमिशन

मशीन स्टेपलेस स्पीड का एहसास कर सकती है।

मशीन टेंशन प्रीसेटिंग सिस्टम से लैस है।

विन्यास

2 नेगेटिव सेल्फ-एक्टिंग हाइड्रोलिक ब्रेक

2 हाइड्रोलिक डायनामोमीटर

हाइड्रोलिक ऑयल कूलिंग सिस्टम

2 डिजिटल मीटर और स्पीड काउंटर

हाइड्रोलिक सिस्टम और डीजल इंजन के लिए नियंत्रण उपकरण

मैकेनिकल पार्किंग ब्रेक के साथ 15 किमी/घंटा की अधिकतम गति पर टोइंग के लिए रिजिड एक्सल

हाइड्रोलिक मोटर के साथ 2 अलग ड्रम स्टैंड को नियंत्रित करने के लिए हाइड्रोलिक पावर पैक

ग्राउंडिंग कनेक्शन पॉइंट

अतिरिक्त उपकरण

ट्रेलर के लिए प्रकाश व्यवस्था

2 हाइड्रोलिक रस्सी/कंडक्टर क्लैंप (अतिरिक्त शुल्क)

स्विवेल गाइड रस्सी रोलर

15 किमी/घंटा की अधिकतम गति पर टोइंग के लिए ट्रेलर

डिजिटल स्पीड और मीटर काउंटर

ट्रेलर के लिए एयर ब्रेक सिस्टम
