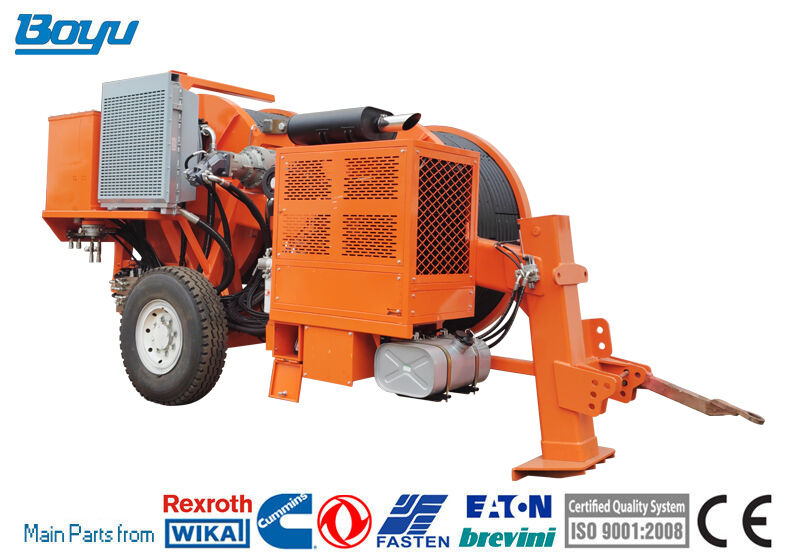

ओवरहेड लाइन कंडक्टर स्ट्रिंगिंग निर्माण के लिए हाइड्रोलिक टेंशनर उपकरण

टीवाईकुल वजन: 9000 किग्राx70 हाइड्रोलिक टेंशनर

यह मशीन पहाड़ी और पहाड़ी इलाकों में 630 मिमी² और उससे कम के ट्विन-बंडल कंडक्टर की टेंशन स्ट्रिंगिंग की अनुमति देती है, समतल भूमि में 720 मिमी² और उससे कम के ट्विन-बंडल कंडक्टर की, और विभिन्न इलाकों में 720 मिमी² कंडक्टर की; इसके अलावा, इसका उपयोग विभिन्न इलाकों में OPGW या ADSS ऑप्टिकल केबल और 500kV हॉलेज रस्सी की टेंशन स्ट्रिंगिंग के लिए किया जा सकता है।^{कुल वजन: 9000 किग्रा}बुल-व्हील व्यास: 1700 मिमी^{कुल वजन: 9000 किग्रा}ग्रूव संख्या: 2x6^{कुल वजन: 9000 किग्रा}समग्र आयाम (लंबाई*चौड़ाई*ऊंचाई): 4700*2300*2700 मिमी

प्रदर्शन

अधिकतम रुक-रुक कर तनाव: 2x70kN

अधिकतम निरंतर तनाव: 2x60kN

अधिकतम तनाव पर गति: 2.5 किमी/घंटा

अधिकतम गति: 5 किमी/घंटा

अधिकतम गति पर पुल: 2x30kN/1x60kN

अधिकतम रिवर्स पुलिंग बल: 2*60kN/1*120kN

अधिकतम रिवर्स पुलिंग गति: 3 किमी/घंटा

मुख्य विन्यास

इंजन: कमिंस

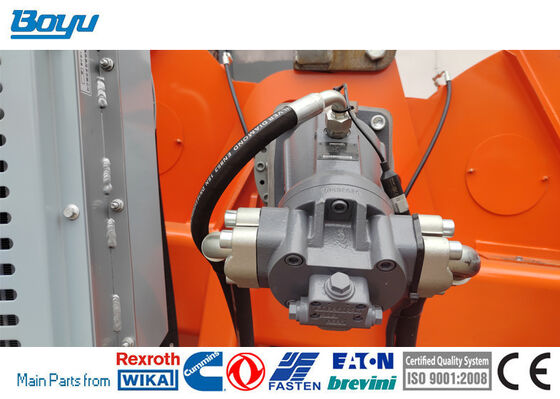

हाइड्रोलिक पंप: जर्मन रेक्स्रोथ/डैनिश डैनफॉस

मुख्य मोटर: जर्मन रेक्स्रोथ/फ्रेंच लेडुक

स्पीड रिड्यूसर: जर्मन रेक्स्रोथ / इटली बोनफिग्लियोली

मुख्य हाइड्रोलिक वाल्व: यूएसए सन / इटली एटीओएस

इंजन

डीजल: 77kw(103hp)

कूलिंग सिस्टम: पानी

इलेक्ट्रिकल सिस्टम: 24V

हाइड्रोलिक ट्रांसमिशन

मशीन स्टेपलेस स्पीड का एहसास कर सकती है।

मशीन टेंशन प्रीसेटिंग सिस्टम से लैस है।

विन्यास

2 नेगेटिव सेल्फ-एक्टिंग हाइड्रोलिक ब्रेक

2 हाइड्रोलिक डायनामोमीटर

हाइड्रोलिक ऑयल कूलिंग सिस्टम

2 डिजिटल मीटर और स्पीड काउंटर

हाइड्रोलिक सिस्टम और डीजल इंजन के लिए नियंत्रण उपकरण

15 किमी/घंटा की अधिकतम गति पर टोइंग के लिए रिजिड एक्सल जिसमें मैकेनिकल पार्किंग ब्रेक है

हाइड्रोलिक पावर पैक 2 अलग ड्रम स्टैंड को हाइड्रोलिक मोटर से नियंत्रित करने के लिए

ग्राउंडिंग कनेक्शन पॉइंट

अतिरिक्त उपकरण

ट्रेलर के लिए प्रकाश व्यवस्था

2 हाइड्रोलिक रोप/कंडक्टर क्लैंप (अतिरिक्त शुल्क)

स्विवेल गाइड रोप रोलर

15 किमी/घंटा की अधिकतम गति पर टोइंग के लिए ट्रेलर

डिजिटल स्पीड और मीटर काउंटर

ट्रेलर के लिए एयर ब्रेक सिस्टम
